FTTH-valokuituratkaisut taloyhtiöihin – nopea asennus ja tehokas kaapelointi

ETD:n uusi kerrostalojen kuituverkkoratkaisu täyttää Traficomin määräyksen 65 F/2026. Uusi määräys kiinteistön sisäverkoista ja teleurakoinnista tuli voimaan 1.5.2026 ja korvasi aiemman 65 E/2022 M -määräyksen. Määräys koskee asuinkiinteistöjen lisäksi toimitila- ja julkisten kiinteistöjen sisäisiä viestintäverkkoja ja asettaa vaatimuksia verkon rakenteelle, suorituskyvylle, turvallisuudelle, testaamiselle ja dokumentoinnille.

Verkonrakennuksen määräyksen mukaiset toteutusvaiheet ovat:

asenna → päätä → puhdista → tarvittaessa tarkasta → mittaa → dokumentoi.


Valmiit ratkaisut, nopeampi asennus

Kun taloyhtiön tuotteisto on yhtenäinen järjestelmä, voidaan kentällä tehtävää työtä helpottaa ja nopeuttaa varmistuen samalla laadusta. ETD:ltä saatte valmiit tuotekokonaisuudet paketoituna haluamallanne tavalla. Teemme esikasatut asennuspaketit talojakamoihin tarpeittenne mukaan.

Autamme kohteeseen sopivan tuotteiston valinnassa. Verkkokaupastamme voit tilata haluamasi tuotteet mihin kellonaikaan hyvänsä viikon jokaisena päivänä.

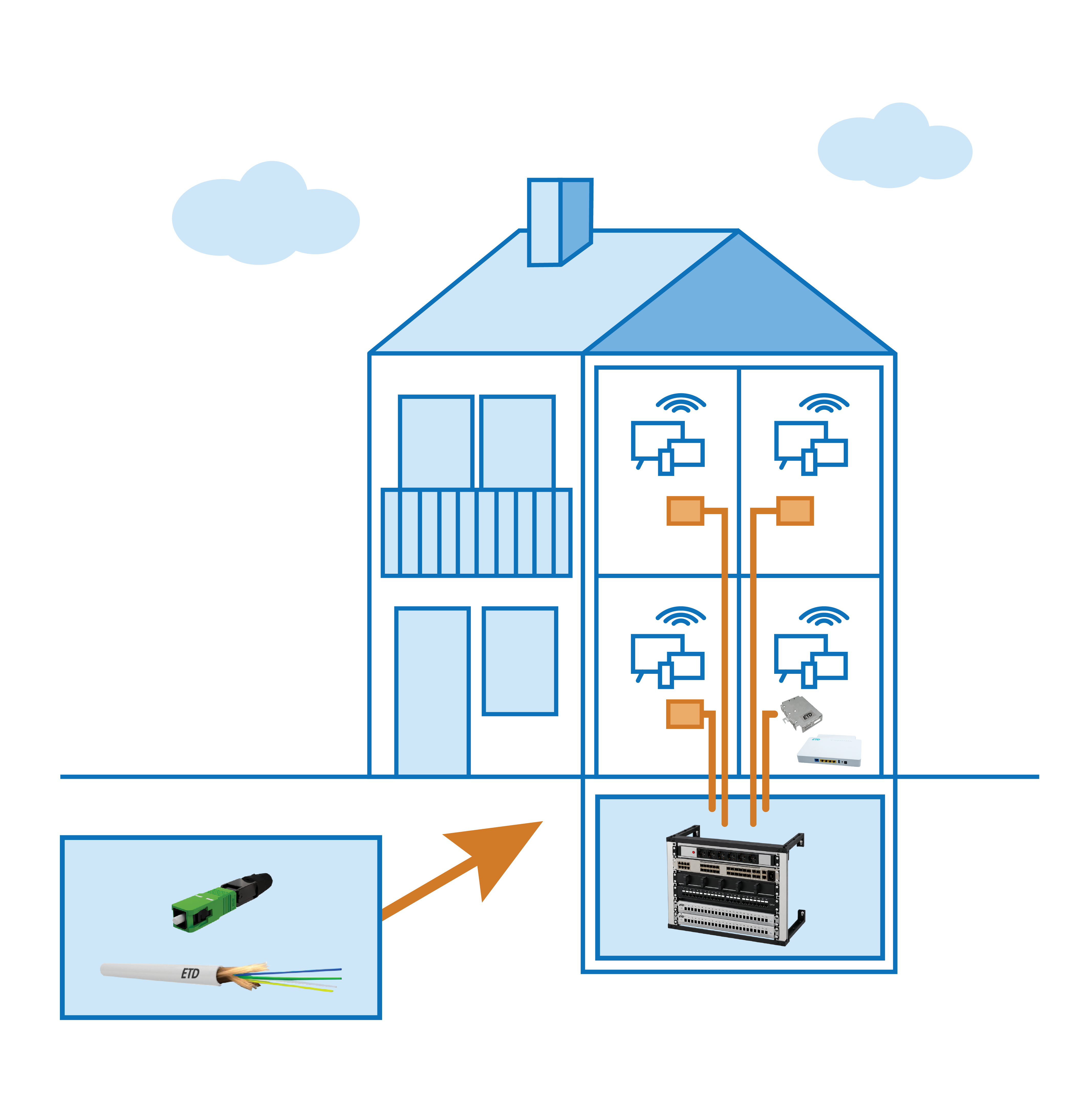

Kerrostalossa kuitu viedään huoneistoon asti

Uutta sisäverkkoa rakennettaessa runko- ja kotikaapelointi on rakennettava kaikkiin asuinhuoneistoihin, ja jokaiseen asuinhuoneistoon tulee kotijakamo.

Nousukaapeloinnissa talo- tai alijakamosta jokaiseen asuinhuoneiston kotijakamoon on asennettava vähintään kaksi optista yksimuotokuitua. Lisäksi määräys edellyttää lähtökohtaisesti vähintään yhtä kategorian 6 parikaapelia. Parikaapelointi voidaan kuitenkin jättää pois, jos kiinteistölle on todennetusti saatavissa FTTH-liittymiä. Tässä esiteltävä ETD: kerrostalon kuituverkkoratkaisu on suunniteltu kohteisiin, joihin on saatavissa FTTH-liittymä.

ETD: ratkaisussa kaapelointi toteutetaan uudella FTMSU Cca 2xSMT -kaapelilla. Kaapelin halkaisija on 3mm, joten tilaa säästyy normaaliin FTMSU kaapeliin nähden n. 60%. Cca paloluokkansa ansiosta kaapelia voi huoletta asentaa kerrostalon kaikkiin osiin.

ETD:n valikoimassa ovat myös laadukkaat APS ja Kerman Cat6 parikaapelit ja -tarvikkeet kohteisiin, joihin ei ole saatavilla FTTH-liittymää.

Kuidulle ja liittimille on tarkat komponenttivaatimukset

Asuinkiinteistöjen optisessa kaapeloinnissa kuitutyypin pitää olla OS2-yksimuotokuitu standardin SFS-EN 50173-1 mukaisesti.

Liitinpuolella valinta ei ole vapaa. Määräys edellyttää asuinkiinteistöissä:

  • LC- tai SC-liittimiä
  • APC-hiontaa
  • Vähintään vaimennusluokkaa B
  • heijastusvaimennusluokkaa 1
  • standardin SFS-EN 61755-2-2 mukaisuutta sekä määräyksessä yksilöityjä liitin- ja geometriastandardeja.

ETD:n ratkaisussa käytetään laadukkaita Grade A liittimiä, joiden vaimennus ja takaisinheijastusarvot ovat omaa luokkaansa. Valikoimassa on kolme vaihtoehtoista toteutustapaa:

  • Molemmista päistä liittimiin päätetty kaapeli, jossa vapaan pään liitin on asennuksen aikana pienemmästä läpiviennistä menevä ”kenttäliitin”
  • Toisesta päästä liittimiin päätetty kaapeli ja tarvittavat häntäkuidut
  • Kaapeli ja tarvittavat häntäkuidut

Kuitupääte ja Talojakamon kalustus ovat osa toteutuksen laatua

Optinen nousukaapelointi on päätettävä kotijakamossa erilliseen kannelliseen päätekoteloon. Rakenteen täytyy suojata kuituja mekaaniselta rasitukselta ja liian pieniltä taivutussäteiltä. Jos päättämismenetelmässä käytetään jatkossuojia, kotelon sisällä täytyy olla niille kiinteä pidike. Kaapeloinnit on lisäksi päätettävä molemmista päistä.

ETD:n päätekotelo HKK4 Handy on tilaa säästävä, ekologinen ja kustannustehokas ratkaisu kuidun päättämiseen huoneistossa. Lisäksi valikoimassamme on useita laadukkaita päätelaitteita eri verkkoteknologioille sekä suorituskykyisiä WiFi-tukiasemia.

Järjestelmä kattaa kaiken taloyhtiössä tarvittavan materiaalin. Talojakamon kalustus P2P tai PON -verkoissa rakentuu seuraavista komponenteista:

Pelkkä yhteys ei riitä, myös vaimennuksen pitää täyttää vaatimus

Asuinkiinteistön optisen pysyvän siirtotien vaimennukselle on määritelty selkeät rajat sekä 1310 että 1550 nm aallonpituuksilla:

  • siirtotie ≤ 250 m → enintään 1,2 dB
  • yli 250 m mutta ≤ 500 m → enintään 1,4 dB
  • mekaanisesta kuitujatkoksesta sallitaan lisäksi +0,2 dB/jatkos.

Käyttämällä ETD:n Grade A -liittimiä varmistat verkon määräyksen mukaisen suorituskyvyn.

Puhdas liitin on osa määräystenmukaista kuituverkkoa

Ennen mittausta ja kuidun käyttöönottoa liitinpäät ja liitinadapterit on puhdistettava. Optisten rajapintojen liittimien puhtaus ja kunto on tarvittaessa tarkastettava standardin SFS-EN 61300-3-35 mukaisella kuitumikroskoopilla.

ETD:n valikoimasta löydät niin puhdistustarvikkeet, kuin edullisen kuitumikroskoopin. Lue myös lisää kuitujen puhdistuksesta täältä.

Valmis kuituverkko on mitattava

Rakennetun sisäverkon vaatimustenmukaisuus pitää testata ja tarkastaa ennen käyttöönottoa. Mittauslaitteiden on oltava kalibroituja. Optisen kaapeloinnin siirtotekninen suorituskyky mitataan pysyvän siirtotien rajapinnoista SFS-EN 50174-1:n vaatimusten mukaisesti. Hyväksymiskriteerinä on, että mitattu vaimennus täyttää kyseiselle siirtotielle määrätyt rajat. Samalla tarkastetaan muun muassa kaapelointi, kaapelireitit, laitetilat, maadoitukset, verkon rakenne ja mitoitus, merkinnät, piirustukset sekä asennusten laatu.

Kaapelireitissä pitää ajatella myös huomista

Kaapelireitit pitää mitoittaa tarkoituksenmukaisesti ja kaapelit suojata mekaanisilta ja ilmastollisilta rasituksilta. Uudisrakentamisessa yleiskaapeloinnin kaapelireitit on toteutettava siten, että kaapeleita voidaan myöhemmin vaihtaa tai lisätä rakenteita rikkomatta. Toimitila- ja julkisissa kiinteistöissä reiteissä pitää lisäksi olla riittävä laajennusvara.

Käyttämällä ETD:n FTMSU Cca 2xSMT -kaapelia säästätä tilaa normaaliin FTMSU kaapeliin nähden n. 60%.

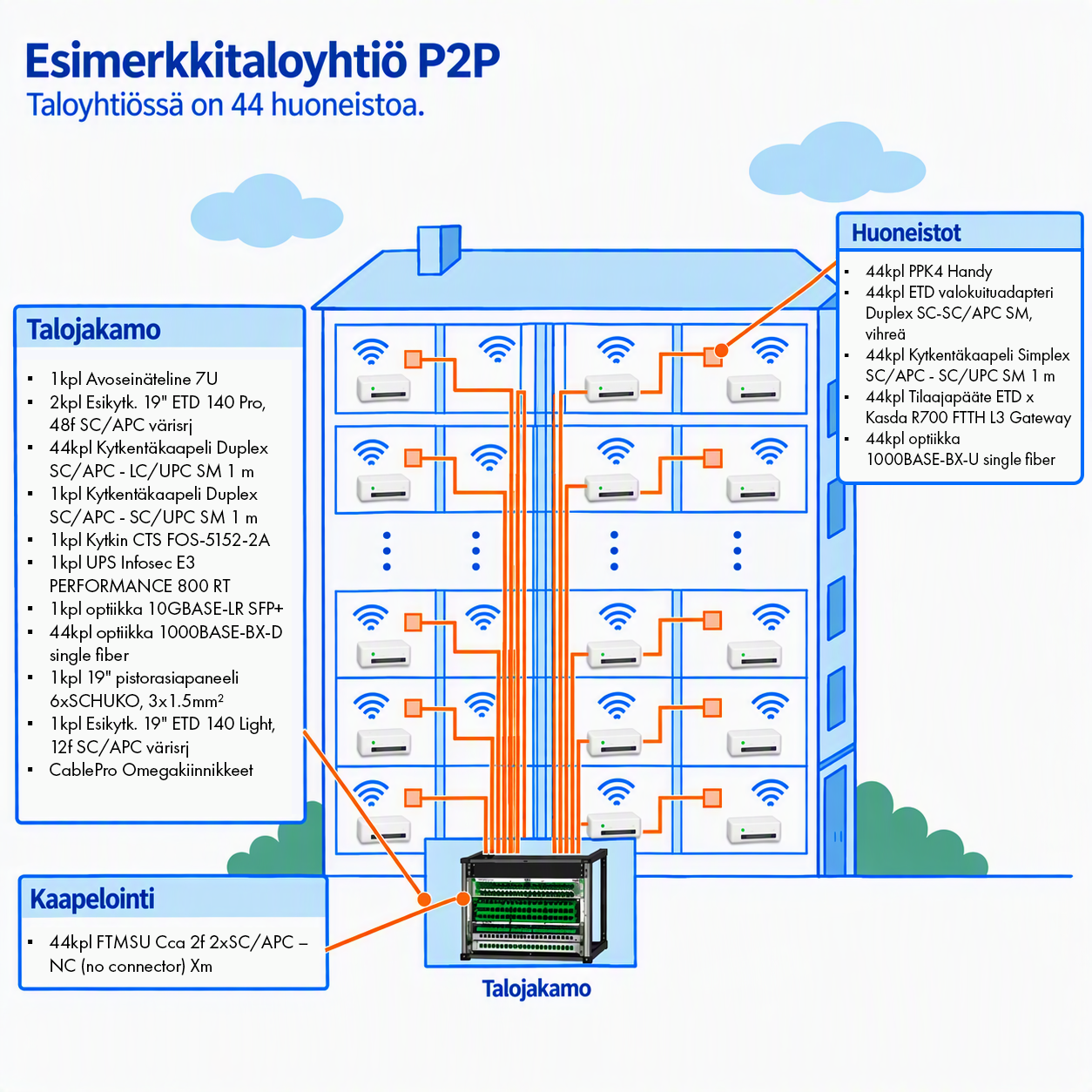

Esimerkkitaloyhtiö P2P

Taloyhtiössä on 44 huoneistoa. Tässä tuotteisto, jolla taloyhtiön verkon voi rakentaa:

Talojakamo:

Kaapelointi

  • 44kpl FTMSU Cca 2f 2xSC/APC – NC (no connector) Xm

Huoneistot

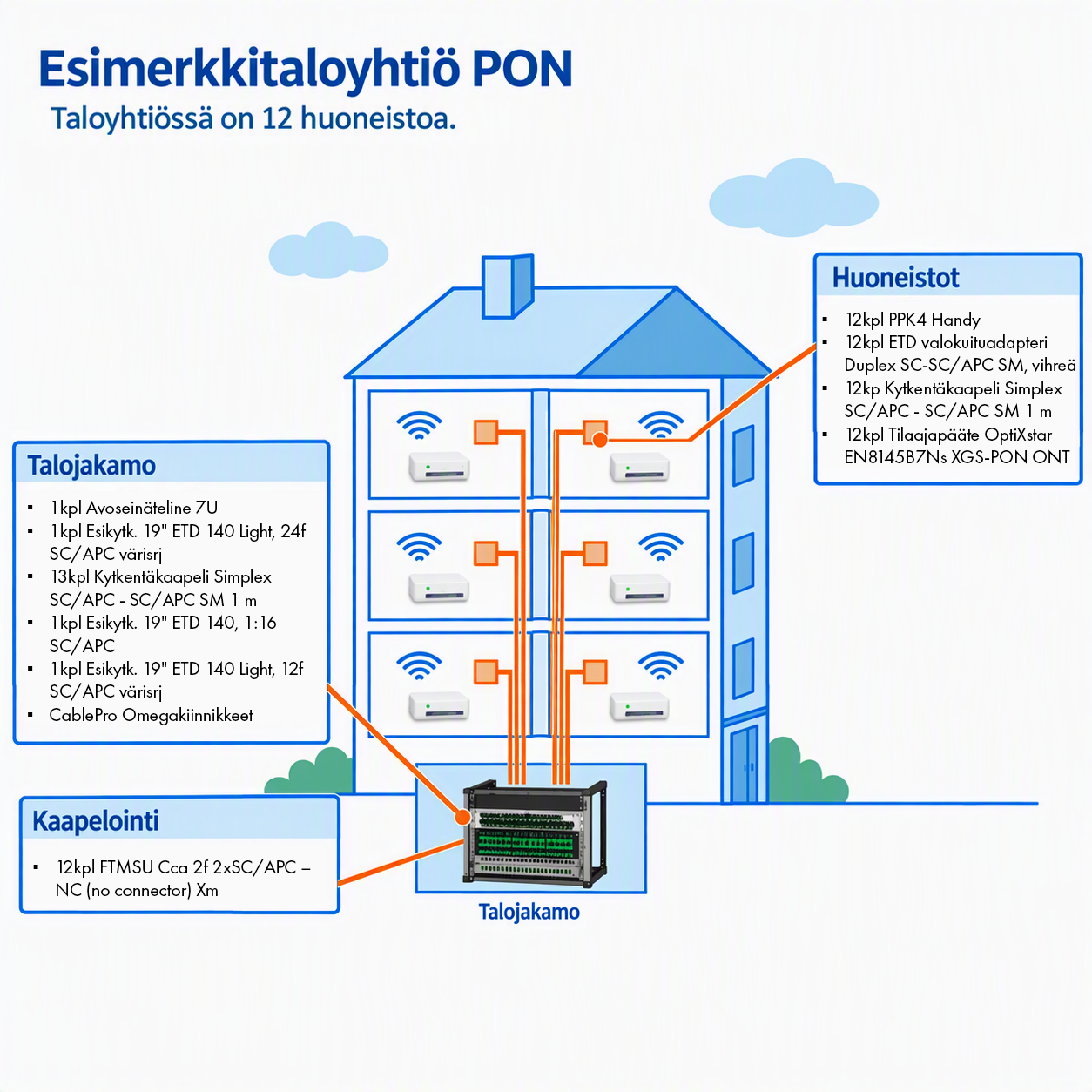

Esimerkkitaloyhtiö PON

Taloyhtiössä on 12 huoneistoa. Tässä tuotteisto, jolla taloyhtiön verkon voi rakentaa:

Talojakamo

Kaapelointi

  • 12kpl FTMSU Cca 2f 2xSC/APC – NC (no connector) Xm

Huoneistot
