Kuitumuunnin – tietoliikenteen näkymätön mahdollistaja

Tietoliikenneverkkojen luotettavuus, nopeus ja kantama ovat keskeisiä tekijöitä niin yritysten kuin yhteiskunnan toiminnalle. Kun datan määrä kasvaa ja verkkojen vaatimukset kiristyvät, tarvitaan laitteita, jotka pystyvät yhdistämään erilaisia siirtotekniikoita toisiinsa. Kuitumuunnin on yksi näistä ratkaisevista komponenteista. Se toimii sillan tavoin kahden erilaisen verkkoteknologian – yleensä kuparisen Ethernetin ja valokuituverkon – välillä. Vaikka se on fyysisesti pieni ja usein näkymättömissä laitekaapeissa, sen rooli tietoverkkojen toiminnassa on keskeinen.

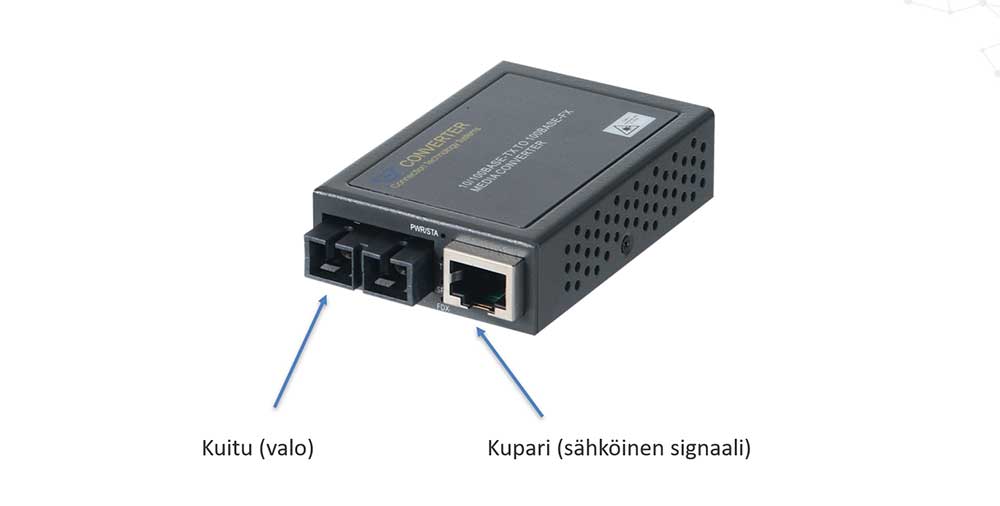

Mitä kuitumuunnin tekee?

Kuitumuuntimen perusidea on yksinkertainen: se muuntaa sähköisen datasiirron valosignaaliksi ja takaisin. Kuparikaapeli kuljettaa dataa sähköisinä pulssisarjoina, kun taas valokuitu käyttää siirtomediana valoa. Näiden kahden välille tarvitaan muunnos, koska sähköinen ja optinen signaali eivät ole suoraan yhteensopivia.

Käytännössä kuitumuuntimessa on kaksi liitäntää:

• RJ-45-portti, johon liitetään tavallinen kuparipohjainen Ethernet-kaapeli (esimerkiksi Cat5e tai Cat6).
• Kuituportti, joka voi olla kiinteä SC-, LC- tai ST-liitin, tai vaihdettava SFP-moduuli (Small Form-factor Pluggable).

Kun data kulkee esimerkiksi kytkimestä kuparikaapelia pitkin kuitumuuntimeen, laite muuntaa signaalin optiseksi ja lähettää sen eteenpäin valokuidussa. Vastaanottavassa päässä toinen kuitumuunnin tekee muunnoksen takaisin sähköiseksi, jolloin data voidaan siirtää edelleen tavalliseen verkkolaitteeseen.

Miksi kuitumuunninta tarvitaan?

Kuitumuuntimen tärkein tehtävä on mahdollistaa yhteys eri verkkotekniikoiden välillä. Tässä muutamia yleisimpiä käyttötarkoituksia:

1. Verkon kantaman pidentäminen

Kuparikaapelin suurin siirtoetäisyys on noin 100 metriä. Valokuitu puolestaan mahdollistaa yhteydet jopa kymmenien tai satojen kilometrien päähän ilman merkittävää signaalin heikkenemistä. Kuitumuuntimen avulla voidaan siis yhdistää kaksi kaukana toisistaan sijaitsevaa verkon osaa ilman aktiivisia välilaitteita.

2. Sähköinen eristys ja häiriösuojaus

Teollisuusympäristöissä tai alueilla, joilla on voimakkaita sähkömagneettisia häiriöitä, valokuitu tarjoaa ylivoimaisen suojan. Koska valokuitu ei johda sähköä, se estää maalenkkien ja jännite-erojen aiheuttamat ongelmat. Kuitumuunnin toimii tällöin rajapintana, joka erottaa sähköisesti herkät osat toisistaan.

3. Erilaisten verkkolaitteiden yhteensovittaminen

Kaikki verkkolaitteet eivät tue suoraan kuituyhteyksiä. Kuitumuuntimen avulla voidaan liittää esimerkiksi kuituyhteyttä käyttävä runkoverkko tavalliseen Ethernet-kytkimeen, kameraan tai palvelimeen, joka tukee vain kupariliitäntää.

4. Verkon modernisointi ja laajennus

Kun olemassa oleva verkko halutaan päivittää osittain valokuitupohjaiseksi, kuitumuuntimet mahdollistavat asteittaisen siirtymän ilman, että kaikkia laitteita tarvitsee vaihtaa kerralla.


Kun olemassa oleva verkko halutaan päivittää osittain valokuitupohjaiseksi, kuitumuuntimet mahdollistavat asteittaisen siirtymän ilman, että kaikkia laitteita tarvitsee vaihtaa kerralla.

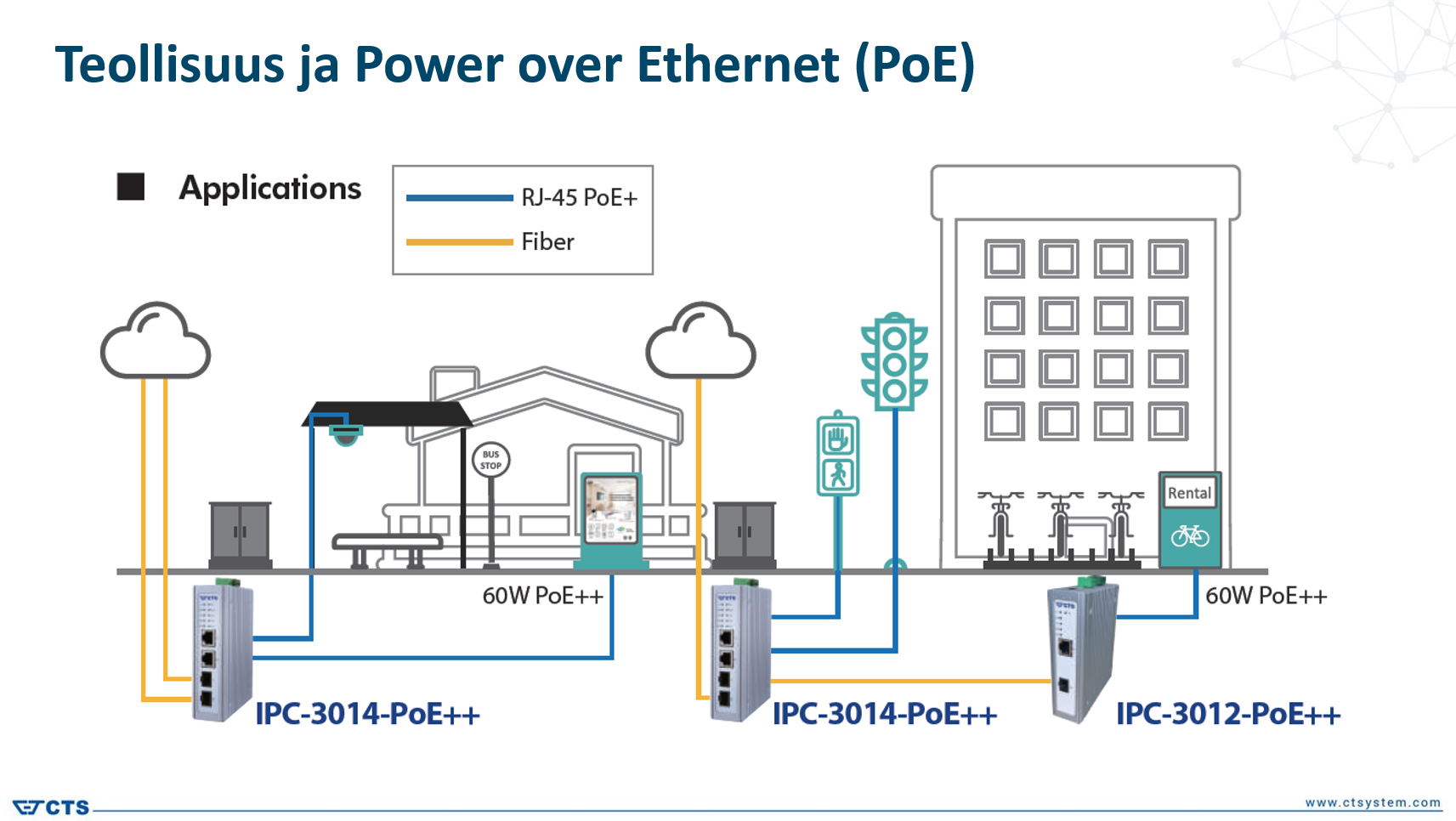

PoE-kuitumuunnin - data ja virta samassa kaapelissa

Yksi merkittävä ja yleistyvä ominaisuus kuitumuuntimissa on PoE (Power over Ethernet). PoE mahdollistaa sekä datan että sähkön siirtämisen samaa Ethernet-kaapelia pitkin. Tämä on erityisen hyödyllistä laitteissa, jotka sijaitsevat paikoissa, joissa erillisen virtalähteen asentaminen on hankalaa tai kallista.


Miten PoE toimii?

PoE-tekniikka perustuu IEEE-standardeihin:

• IEEE 802.3af (PoE) – jopa 15,4 W
• IEEE 802.3at (PoE+) – jopa 30 W
• IEEE 802.3bt (PoE++ / 4PPoE) – jopa 60–90 W

PoE-kuitumuuntimessa RJ-45-portti voi toimia PSE-laitteena (Power Sourcing Equipment), joka syöttää virtaa päätelaitteelle, kuten IP-kameralle tai langattomalle tukiasemalle. Kuituyhteys tuo datan runkoverkosta muuntimeen, ja muunnin syöttää sekä datan että virran kuparikaapelia pitkin päätelaitteelle.

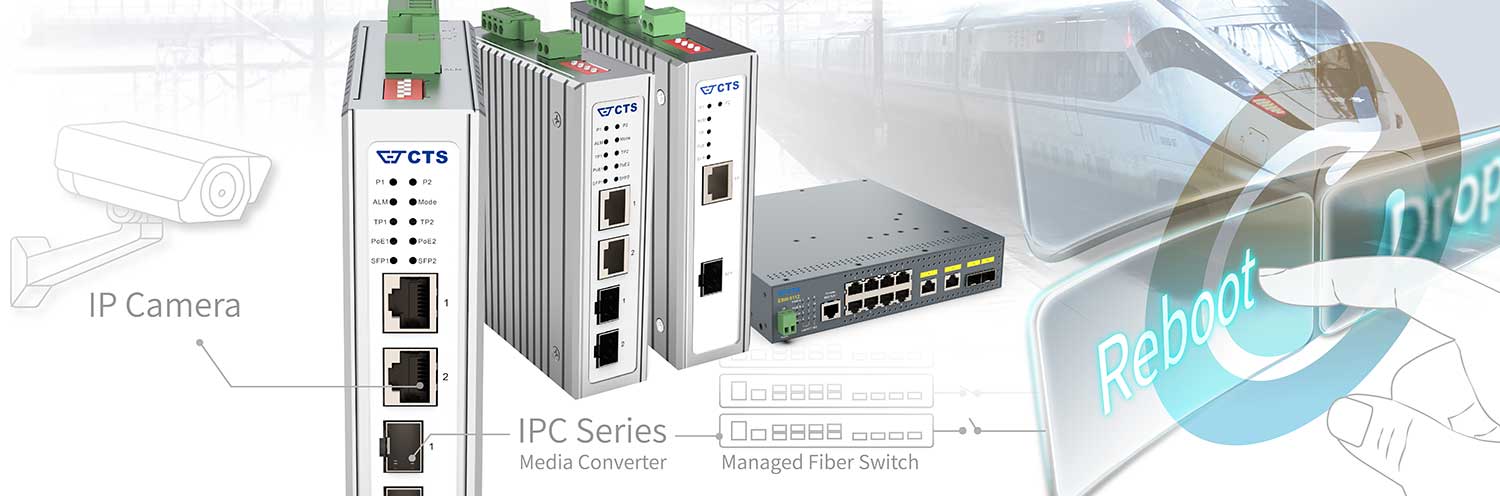

Miksi PoE ja kuitu yhdessä ovat tehokas ratkaisu?

Valokuitu tarjoaa pitkän kantaman ja häiriöttömän tiedonsiirron, mutta se ei siirrä sähköä. Kuparikaapeli puolestaan mahdollistaa PoE-virransyötön, mutta sen kantama on yleensä rajoitettu 100 metriin.

Yhdistämällä nämä kaksi teknologiaa PoE-kuitumuuntimessa saadaan:

• Pitkä siirtoetäisyys kuiturungossa
• Sähkömagneettinen häiriösuoja
• Keskitetty virransyöttö
• Vähemmän sähköasennuksia kentällä
• Kustannussäästöjä infrastruktuurissa

Tämä tekee ratkaisusta erityisen houkuttelevan energia-, teollisuus- ja operaattoriympäristöissä.


Mitkä ovat kuitumuuntimien eri tyypit

Kuitumuuntimia on useita erilaisia käyttökohteen, siirtonopeuden ja liitintyypin mukaan. Yleisimmät tyypit ovat:

• Fast Ethernet -muuntimet (100 Mbps)

Sopivat vanhempiin tai yksinkertaisiin verkkoihin, joissa nopeusvaatimukset eivät ole suuria.

• Gigabit Ethernet -muuntimet (1000 Mbps)

Nykyisin yleisin vaihtoehto yritys- ja teollisuuskäytössä. Tarjoaa hyvän tasapainon suorituskyvyn ja hinnan välillä.

• 10 Gigabit Ethernet -muuntimet

Käytetään datakeskuksissa ja runkoverkoissa, joissa vaaditaan erittäin suuria tiedonsiirtonopeuksia.

• Hallittavat (managed) kuitumuuntimet

Näissä on sisäänrakennettu hallintaliittymä, jonka avulla voidaan valvoa yhteyden tilaa, määrittää VLAN-asetuksia, tai seurata virhetilanteita etänä.

• Teollisuusluokan kuitumuuntimet

Suunniteltu kestämään äärimmäisiä lämpötiloja, tärinää ja kosteutta. Käytetään esimerkiksi energia-, liikenne- ja öljyteollisuudessa.

Rakenteelliset ja tekniset ominaisuudet

Kuitumuuntimet voivat olla yksittäisiä pöytämalleja tai useamman portin rack-asennettavia ratkaisuja. Niissä on tyypillisesti LED-merkkivalot, jotka näyttävät virransyötön, linkin tilan ja datan siirron.

Teknisesti muunnin voi tukea:

• Single-mode- ja multi-mode-valokuituja.
• Eri aallonpituuksia (yleensä 850 nm, 1310 nm tai 1550 nm).
• Duplex- tai Simplex (BiDi)-yhteyksiä, joissa lähetetään ja vastaanotetaan dataa samaa kuitua pitkin eri aallonpituuksilla.

Monissa moderneissa kuitumuuntimissa on paikka SFP-moduulille, joka mahdollistaa joustavan valinnan käytettävän kuitutyypin ja etäisyyden mukaan. SFP-moduuleja on saatavilla eri nopeuksille ja eri kantamille – muutamasta sadasta metristä jopa yli 100 kilometriin.


Kuitumuunnin osata laajempaa tietoverkkoa

Kuitumuuntimet toimivat usein näkymättömästi osana suurempaa kokonaisuutta. Ne voivat olla asennettuina palvelinhuoneen kytkinriviin, ulkokaappiin, valvontakamerajärjestelmään tai teollisuuslaitoksen automaatioverkkoon. Niiden avulla voidaan rakentaa kustannustehokkaita ratkaisuja ilman, että jokaiseen verkon osaan täytyy asentaa täysiverinen kytkin kuituportteineen.

Erityisen tärkeitä kuitumuuntimet ovat valvontakameroiden ja IoT-laitteiden verkottamisessa. Kun laite sijaitsee kaukana – esimerkiksi tehdasalueen toisella puolella tai ulkovarastossa – kuituyhteys on usein ainoa luotettava vaihtoehto. Tällöin kuitumuunnin mahdollistaa laitteen liittämisen verkkoon ilman, että koko infrastruktuuria tarvitsee rakentaa uudelleen.


Miten kuitumuunnin asennetaan ja käyttöönotetaan?

Kuitumuuntimen asennus on yleensä suoraviivaista. Laite ei yleensä vaadi ohjelmointia tai konfigurointia, vaan se toimii plug and play -periaatteella. Käyttöönotossa on kuitenkin huomioitava muutamia seikkoja:

• Oikea kuitutyyppi ja liitintyyppi (SC, LC, ST).
• Yhteensopiva siirtonopeus molemmissa päissä.
• Aallonpituuden ja kuituluokan vastaavuus.
• Virransyöttö (useimmat laitteet toimivat 5–12 V DC -jännitteellä).

Joissain teollisuusmalleissa käytetään redundanttia virransyöttöä ja DIN-kiskokiinnitystä, mikä parantaa luotettavuutta kriittisissä kohteissa.


Kuitumuuntimen edut

Kumuuntimien käyttöönotto tarjoaa useita etuja:

• Pidempi kantama: valokuitu mahdollistaa kymmenien kilometrien yhteydet ilman toistimia.
• Parempi turvallisuus: valokuitu ei johda sähköä eikä säteile, mikä tekee siitä turvallisen myös räjähdysherkissä ympäristöissä.
• Sähkömagneettinen suoja: kuitu ei ole altis häiriöille, toisin kuin kupari.
• Skaalautuvuus: verkkoa voidaan laajentaa ja päivittää vaiheittain.
• Kustannustehokkuus: muuntimet ovat huomattavasti edullisempia kuin täysimittaiset kuitukytkimet.

Tulevaisuuden näkymät

Verkkoteknologian kehitys jatkuu nopeana. Yhä useammat laitteet tukevat natiivisti valokuituyhteyksiä, ja kuituverkkojen rakentaminen laajenee myös kuluttajapuolella. Tästä huolimatta kuitumuuntimilla tulee olemaan tärkeä rooli vielä pitkään. Niiden avulla voidaan yhdistää vanhat ja uudet järjestelmät, mahdollistaa joustava verkon suunnittelu ja tukea erilaisia siirtymävaiheita kohti täysin optisia verkkoja.


Yhteenveto

Kuitumuunnin on pieni mutta välttämätön osa modernia tietoliikenneinfrastruktuuria. Se mahdollistaa eri teknologioiden saumattoman yhteen toimivuuden, pidentää verkkojen kantamaa ja parantaa luotettavuutta. Oli kyse sitten operaattorin runkoverkosta, teollisuuslaitoksen automaatiojärjestelmästä tai valvontakameroiden liittämisestä, kuitumuunnin toimii linkkinä, joka yhdistää valon ja sähkön maailmat – ja tekee nykyaikaisen tiedonsiirron mahdolliseksi.
